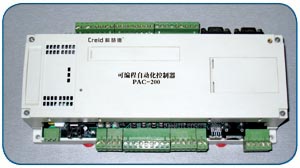

PAC-200型可編程自動化控制器
一、產品概述
PAC-200可編程自動化控制器是一款多用途、多功能的中規模用戶現場可編程控制器，主要面向工廠設備監控系統及樓宇自動控制系統中控制點數多、設備分布廣的應用場合。
本控制器具有豐富及可擴展的輸入和輸出I/O；集成RS232/RS485/CAN Bus/100M以太網接口，支持Modbus RTU及Modbus TCP協議，可以與國際/國內通用監控組態軟件無縫連接；用戶編程采用模塊化圖形方式，內置多種控制算法，現場工程師可以快速完成現場控制程序的設計；本控制器可以獨立工作，還可以與工作站及智能/非智能儀表構成立體多點分布式自動控制系統。
二、性能特點
◎ 強大的處理能力和軟件系統
CPU：工業級ARM9處理器AT91RM9200，主頻180MHz
存儲器：8MB NOR Flash；64MB NAND Flash；64MB SDRAM
運行Linux2.6操作系統
◎ 全面的通信接口
2個RS232接口：用來連接文本顯示器或調制解調器，支持Modbus協議
2個RS485接口：擴展IO模塊或連接第三方設備，支持Modbus協議
CAN Bus接口：連接控制層網絡，支持Modbus協議
100M以太網接口：連接管理層網絡，支持Modbus TCP協議
USB接口：可連接USB存儲器或攝像頭等
◎ 可擴展的IO
8路DO：繼電器輸出，觸點5A@30VDC，3A@220VAC
8路DI：無源觸點，光電隔離
8路AI：每路可以測量0-5V電壓，0-10V電壓，4-20mA電流，PT1000熱電阻及NTC10K熱敏電阻信號
4路AO：每路可以輸出0-10V電壓，4-20mA電流，可以通過RS485擴展任意多個IO模塊
◎ 內置多種控制策略
常規PID控制，帶死區的PID控制
支持時間表算法，可設置周策略和假期策略
◎ 方便快捷的開發方式
在集成開發環境下完成控制程序的編輯、編譯和下裝
◎ 與通用監控軟件的連接
通過Modbus協議可以與iFix/ForceControl/組態王軟件實現連接
通過OPC方式可以與大多數監控組態軟件無縫連接
◎ 通過WEB方式配置和監控
支持WEB網頁方式進行控制器參數的配置與效驗
支持WEB網頁方式對控制器進行遠程監控
◎ 電源輸入：輸入電壓24VAC或24VDC，輸入電流1A
◎ 外形尺寸：長248mm×高133mm×厚64mm
◎ 工作環境：溫度-20℃～70℃，濕度10％～80％RH無結露
三、應用方案
應用本PAC控制器可以方便地進行單機本地控制以及網絡化遠程控制。
PC機經以太網將程序固化到控制器中，通過232/485/CAN總線實現對控制器的組態監控。控制器之間通過以太網、CAN、485總線組網，用戶可以在操作員站通過監控軟件對網段內的各個控制器發出控制命令，控制電機、風機、閥門等執行機構，從而實現對工廠設備或樓宇設備的網絡化監控。
四、接線端子排布
